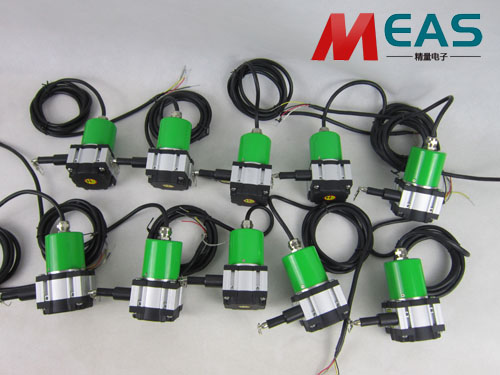

拉繩位移傳感器應用在電梯中，其作用有哪些，今天精量電子小編就來為大家概述一下，電梯中的拉繩位移編碼器是把角位移或直線位移轉換成電信號，功能是把機械運動轉換成可以計量，記錄。
電梯的速度調節和轎廂的位置控制都需要很精準的信號，位移編碼器可以在電梯控制上提供可靠精準的位置信號和速度信號，完成電梯的正常運轉。
電梯中的拉繩位移編碼器由一個中心有軸的光電碼盤，其上有環形通、暗的刻線，有光電發射和接收器件讀取,獲得四組正弦波信號組合成A、B、C、D,每個正弦波相差90度相位差(相對于一個周波為360度)，將C、D信號反向，疊加在A、B兩相上，可增強穩定信號;另每轉輸出一個Z相脈沖以代表零位參考位。由于A、B兩相相差90度，可通過比較A相在前還是B相在前，以判別編碼器的正轉與反轉，通過零位脈沖，可獲得編碼器的零位參考位。
|
