模擬信號拉線繩位移傳感器在信號輸出方面可分為：0~10K電阻式、0~10v電壓式、4~20mA電流式、RS485/232通訊輸出等類型，也是在工業自動化設備中使用廣泛的幾種測量位移及控制位移傳感器。

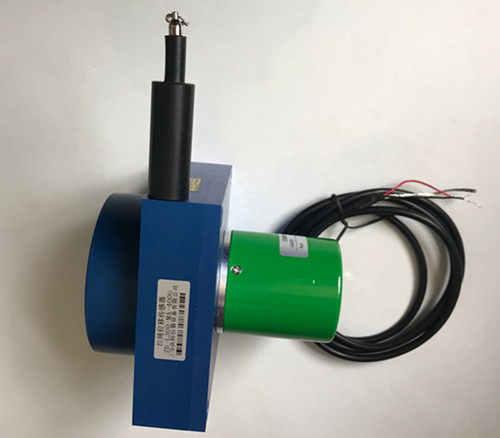

本文將以4~20mA電流輸出拉線繩位移傳感器為例，介紹其構造及原理。拉線繩位移傳感器的工作原理如圖所示，由一根進口涂塑鋼絲繩纏繞傳感器內部輪轂上，以彈簧實現輪轂的旋轉帶動感應元器件，并輸出4~20mA電流信號；電流信號會隨著被測物體的距離而改變；一般為0位時為4mA電流，滿量程為20mA電流，它是根據位移傳感器的測量距離來識別輸出電流的大小，輸出電流也可以為20~4mA。
在測量行程選擇方面可根據實際需要選擇量程，具體規格可細分為：0~500mm、0~800mm、0~1000mm、0~1500mm、0~2000mm、0~3000mm、0~5000mm、0~10000mm、0~15000mm、0~20000mm等，特殊加長的可提前與公司進行技術溝通，眾標傳感器可根據客戶實際需求定制超長行程拉線繩位移傳感器，模擬信號輸出拉繩位移傳感器外殼采用進口鋁合金精細打造，外形美觀大方，安裝簡單方便，內部電路采用美國進口芯片，性能穩定、壽命長，窩卷彈簧采用進口不銹鋼精密加工而成，保證了產品的使用年限。
|
